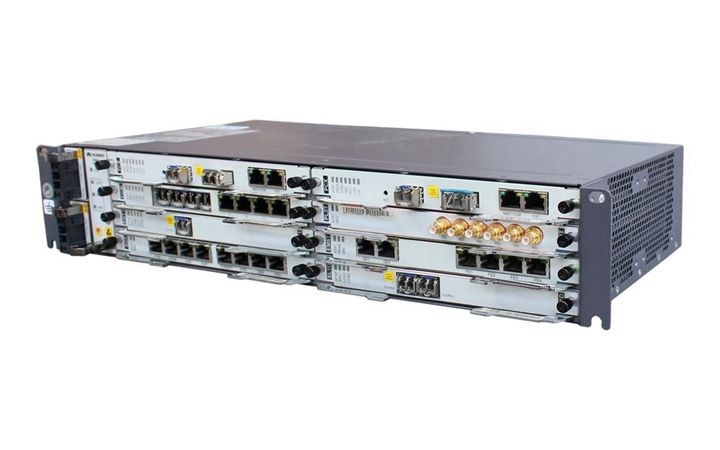

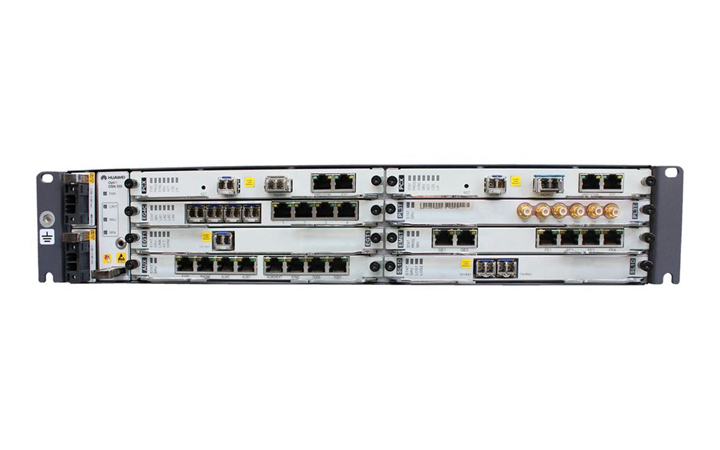

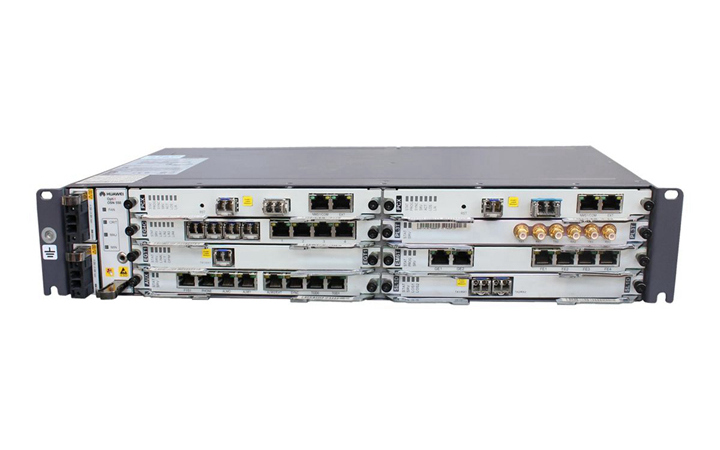

OptiX OSN550(簡稱OSN550)具備大容量、高可用性、低能耗、結構緊湊等特點。最大64Gbit/s分組交換容量和最大20Gbit/s SDH交叉容量,最大可同時接入4個10GE接口。華為OSN550支持主控、交叉、時鐘、電源單元1+1設備級保護。
OptiX OSN550傳輸設備主要應用在網絡的接入層,與華為公司OptiX OSN1500/OSN2500/OSN3500系列設備端到端組網,提供從骨干層、匯聚層到接入層的完整解決方案,滿足大客戶專線接入的應用需求。
設備結構
OptiX OSN550采取2U機盒,支持多種安裝方式,便于靈活網絡部署。

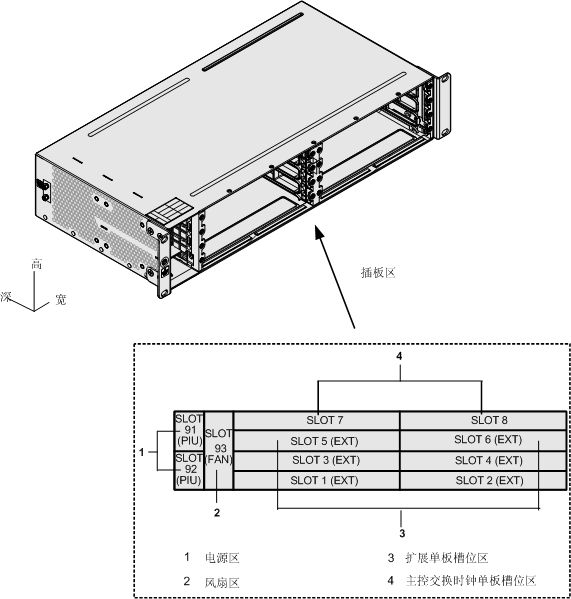

機盒結構及插板區

說明:
華為OSN550支持將網元的網元ID、擴展ID、IP地址以及子網掩碼信息自動保存到背板,插入新板后,將自動啟用原有的網元ID、擴展ID、IP地址以及子網掩碼,更換主控交叉時鐘板過程中,不需人工設置。
安裝方式
華為OSN550設備支持多種安裝方式:機柜安裝(包括ETSI機柜和19英寸機柜)、壁掛安裝、桌面安裝、室外機柜安裝、開放式機架安裝。
設備總體指標
介紹機盒尺寸、重量、功耗、熱耗、電源性能、電磁兼容性、可靠性等指標。
OSN 550設備的總體指標如表1所示。
| 項目 | 描述 |
|---|---|
| 尺寸 | 442mm(寬)×220mm(深)×88mm(高) |
| 重量 | 3.6kg(空機盒) |
| 功耗 |
|
| 熱耗 |
|
| 電源性能 |
|
| 保險容量 |
|
| 電磁兼容性 | 滿足EMC Class A要求 |
| 預計可靠性 |
|
說明:
對于OSN550設備,功耗基本上全部轉化為熱耗。因此,設備的熱耗(BTU/h)數值可以與功耗(W)數值相互換算,換算公式為:熱耗(BTU/h)=功耗(W)÷0.2931(Wh)。
