SSN3SL16A（簡稱SL16）STM-16光接口板，支持接收和發送1路STM-16光信號、開銷處理和復用段保護等功能和特性。華為SL16A單板由光電轉換模塊、MUX/DEMUX模塊、SDH開銷處理模塊、邏輯控制模塊和電源模塊組成。
華為SSN3SL16A光接口板屬于線路單板，可用在OptiX OSN7500/OSN3500/OSN2500/OSN1500系列設備上實現1路STM-16光信號的接收和發送。通過本單板，華為SL16A將接收到的光信號經O/E轉換后送往交叉?zhèn)?，同時交叉?zhèn)鹊碾娦盘柦?jīng)E/O轉換后發送出去。SDH線路單板可以在系統中與SLD16、SLQ16光板組成環形網或鏈形網。
功能和特性
SL16A單板支持接收和發送1路STM-16光信號、開銷處理和復用段保護等功能和特性。
SL16A單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 接收和發送1路STM-16光信號。 |
| 光接口規格 | 支持I-16、S-16.1、L-16.1、L-16.2的光接口，光接口特性符合ITU-T G.957和ITU-T G.692建議。 N3SL16A支持U-16.2Je（加BA和PA）的光接口，為華為自定義標準。U-16.2Je兼容U-16.2。 N3SL16A支持CWDM和DWDM彩色光接口，光接口采用LC連接器。CWDM光接口支持80km傳輸距離，DWDM光接口支持120km傳輸距離。 |
| 光模塊規格 |
|
| 業務處理 |
|
| 開銷處理 |
|
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 |
| REG規格 |
|
| 保護方式 |
|
| 維護特性 |
|
面板
SL16A單板的面板上有單板指示燈、接口、條形碼、激光安全等級標簽和APD告警標簽。
面板圖

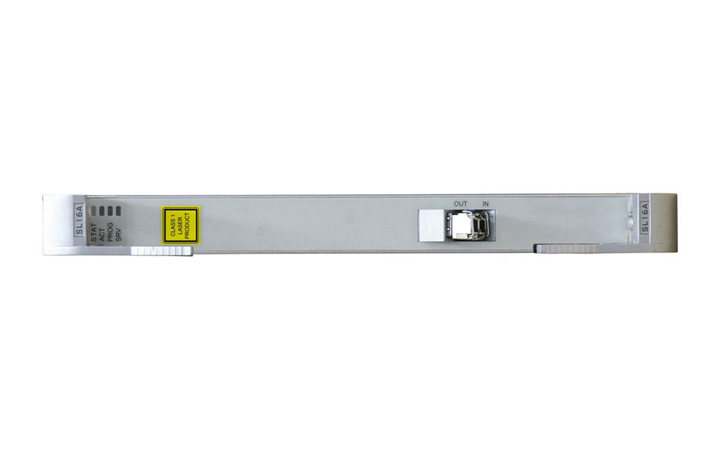

SL16A單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
SL16A單板的面板上共有1個光接口，各接口類型和用途如表2所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| IN | LC | 接收光信號 |
| OUT | LC | 發送光信號 |
單板特性碼
單板特性碼即單板條形碼中位于單板名稱后面的編碼。SL16A的單板特性碼用于描述光接口的類型。
SL16A的單板特性碼與光接口類型之間的關系如表3所示。
| 單板 | 特性碼 | 光接口類型 |
|---|---|---|
| SSN1SL16A01、SSN2SL16A01、SSN3SL16A01 | 01 | I-16 |
| SSN1SL16A02、SSN2SL16A02、SSN3SL16A02 | 02 | S-16.1 |
| SSN1SL16A03、SSN2SL16A03、SSN3SL16A03 | 03 | L-16.1 |
| SSN1SL16A04、SSN2SL16A04、SSN3SL16A04 | 04 | L-16.2 |
| SSN3SL16A06 | 06 | I-16 |
| SSN3SL16A07 | 07 | S-16.1 |
| SSN3SL16A08 | 08 | L-16.1 |
| SSN3SL16A09 | 09 | L-16.2 |
| SSN3SL16A10 | 10 | U-16.2 |
| SSN3SL16A11 | 11 | U-16.2 |
| SSN3SL16A14 | 14 | S-16.1 |
| SSN3SL16A15 | 15 | L-16.1 |
| SSN3SL16A13 | 13 | I-16 |
| SSN3SL16A16 | 16 | L-16.2 |
| SSN3SL16A17 | 17 | U-16.2 |
技術指標
SL16A單板指標包含光接口指標、激光安全等級、機械指標和功耗。
接口指標
SL16A單板的光接口指標如表4所示。
| 類型 | 描述 |
|---|---|
| I-16 | 2km STM-16雙纖雙向光接口 |
| S-16.1 | 15km STM-16雙纖雙向光接口 |
| L-16.1 | 40km STM-16雙纖雙向光接口 |
| L-16.2 | 80km STM-16雙纖雙向光接口 |
| U-16.2Je（BA+PA） |
170km STM-16雙纖雙向光接口 說明： 僅N3SL16A支持U-16.2Je（BA+PA）接口類型。 |
N3SL16A單板支持彩色光接口，具體指標如表5所示。
| 類型 | 描述 |
|---|---|
| 80km CWDM | 80km CWDM STM-16光接口 |
| 120km DWDM | 120km DWDM STM-16光接口 |
激光安全等級
單板激光安全等級為CLASS 1，單板光口最大輸出光功率低于10dBm（10mW）。
機械指標
SL16A單板的機械指標如下：
功耗
N1SL16A單板在常溫（25C）條件下的最大功耗為20W。
N2SL16A單板在常溫（25C）條件下的最大功耗為20W。
N3SL16A單板在常溫（25C）條件下的最大功耗為22W。
