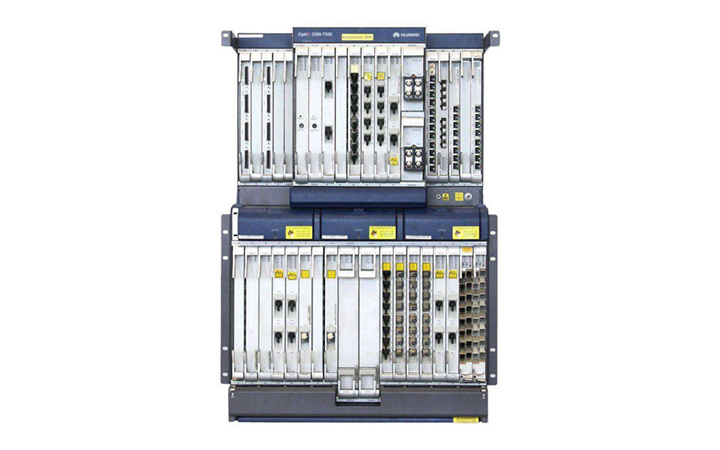

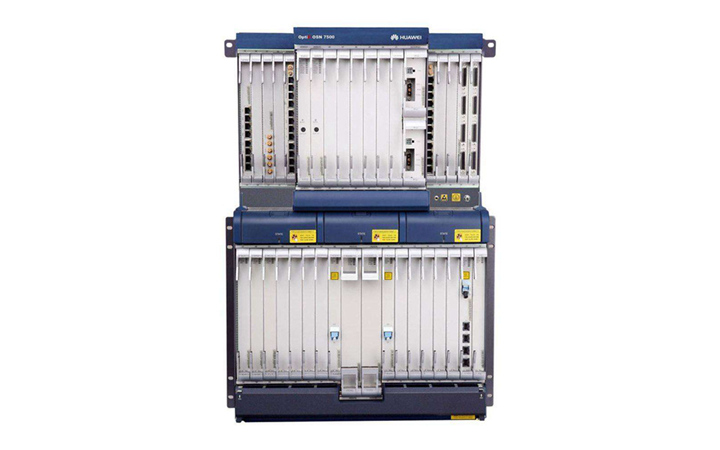

OptiX OSN7500(簡稱OSN7500)是華為技術有限公司根據城域網現狀和未來發展趨勢,開發的新一代核心智能光交換設備。華為OSN7500傳輸設備定位于城域網的骨干層,可完成多種類型、不同顆粒的業務調度和傳輸。
OSN7500光傳輸支持STM-64大容量設備;支持網絡設備從10G到40G的在線升級??膳cOptiX OSN3500、OptiX OSN2500、OptiX OSN1500、OptiX OSN500、OptiX OSN550等光傳輸設備混合組網,可以實現從骨干層、匯聚層到接入層的全系列解決方案。
OptiX OSN2500/1500/3500/7500業務板件、軟件完全兼容,構成統一平臺。這樣可以大大降低維護成本以及備板備件的成本。OSN智能平臺在業務能力方面高效組合,給運營商最高性價比的解決方案;同時與華為已有的設備可以混合組網,可以納入華為光網絡網管解決方案進行統一管理。

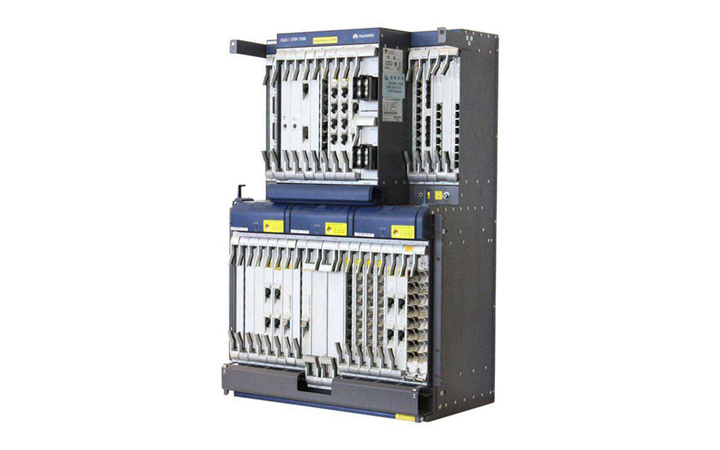

設備結構
OptiX OSN7500子架采用雙層子架結構,分為接口板區、處理板區、風扇區和走線區。
OptiX OSN7500子架結構如圖1所示。

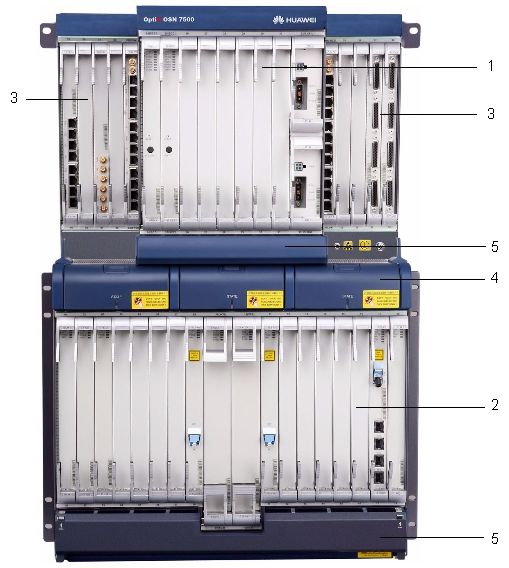

圖1 OptiX OSN7500子架結構圖

| 1. 上層處理板區 | 2. 下層處理板區 | 3. 接口板區 |
| 4. 風扇區 | 5. 走線區 | - |
槽位分配
華為OSN7500子架分為上、下兩層,上層有20個槽位,下層有18個槽位。
華為OSN7500各槽位的位置如圖2所示。

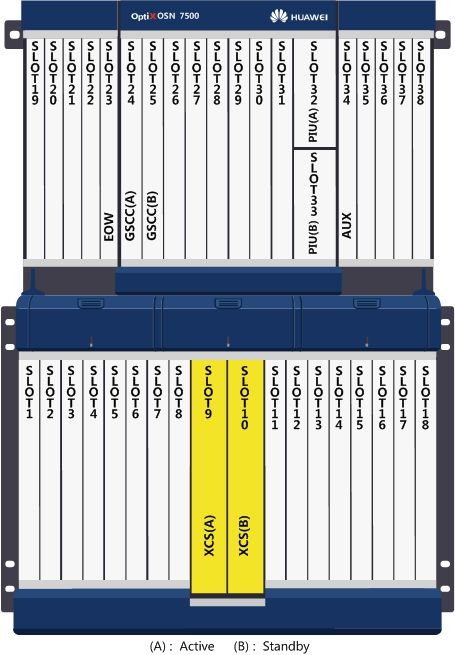

圖2 華為OSN7500子架的槽位分配圖

華為OSN7500的單板槽位分配:
業務接口板槽位:slot 19~22、35~38
公務接口板槽位:slot 23
輔助接口板槽位:slot 34
業務處理板槽位:slot 1~8、11~18、26~31
交叉和時鐘板槽位:slot 9~10
電源接口板槽位:slot 32~33
系統控制和通信板槽位:slot 24~25
說明:
當主控交叉單板使用T2PSXCSA單板,分組處理單板和雙域橋接單板只支持插放在slot1~slot8,slot11~slot18。
處理板槽位和出線板槽位的對應關系
出線板槽位和處理板槽位的對應關系如表1所示:
| 處理板槽位 | 對應出線板槽位 |
|---|---|
| slot 2 | slot 19、20 |
| slot 3 | slot 21、22 |
| slot 17 | slot 35、36 |
| slot 18 | slot 37、38 |
常用配置
OSN7500常用配置:SST1SUBRACK子架、SSN4GSCC系統控制與通信板、SST1EOW公務電話板、SST1AUX系統輔助接口板、SST1PIU電源接口板及SST1PIUB電源接口板為必配功能板。業務可選單板有STM-64光接口板,如SLD64、SF64等;STM-16光接口板,如SL16、SLQ16、SLD16等;STM-4光接口板,如SLQ4A、SLD4A、SL4等;STM-1光接口板,如SLT1、SLO1、SLQ1等,支持多種PDH業務處理板、以太網透傳板、以太網交換板等其他業務功能輔助板。
物理特性
OSN7500光端機可選配機柜SSNB9RACK03 N66T拼裝機柜(2200x600x600mm),具體型號及尺寸需根據用戶實際機房環境要求作出相應的調整。
電源可接入-48V DC;
安裝方式:ETSI 300mm深機柜、ETSI 600mm深機柜;重40kg,額定功耗為800W;
OSN7500子架尺寸為756.7mm(高)×496.4mm(寬)×295mm(深)。
