OptiX OSN500設備采用純分組的架構，支持多種業務接入方式，不僅完善了華為技術有限公司的光傳輸產品體系，而且提升了光傳輸產品的市場競爭力。華為OSN500主要應用在網絡的接入層，與華為公司OptiX OSN1500/OSN2500/OSN3500系列設備端到端組網，提供從骨干層、匯聚層到接入層的完整解決方案。

設備結構

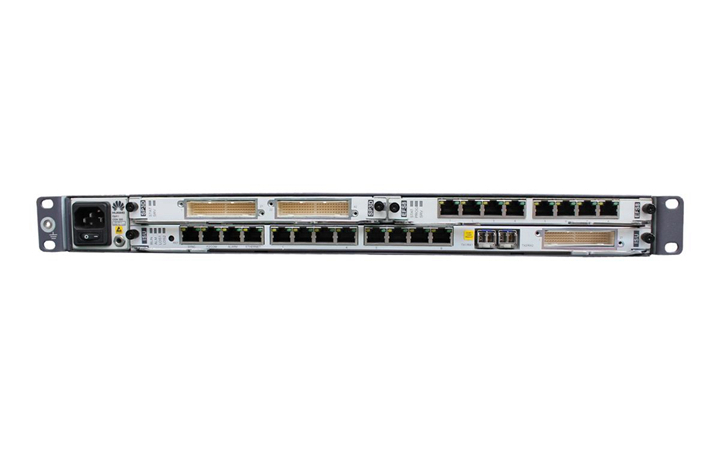

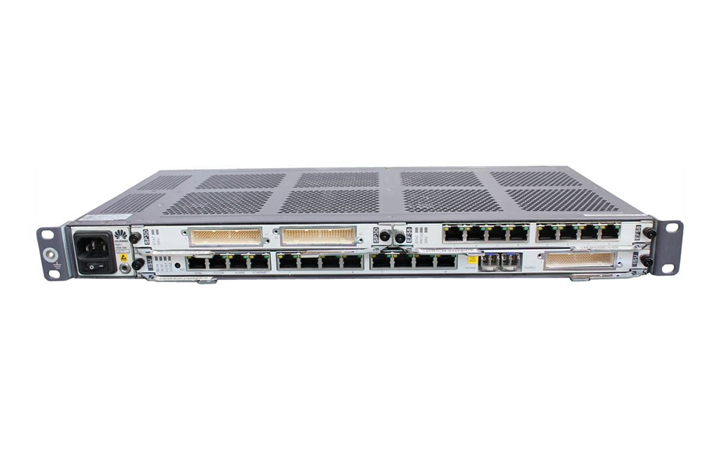

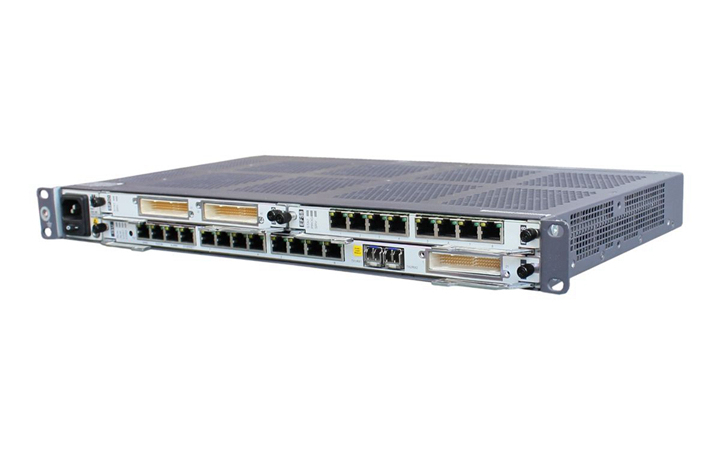

OptiX OSN500采取1U機盒，支持多種安裝方式，便于靈活網絡部署。

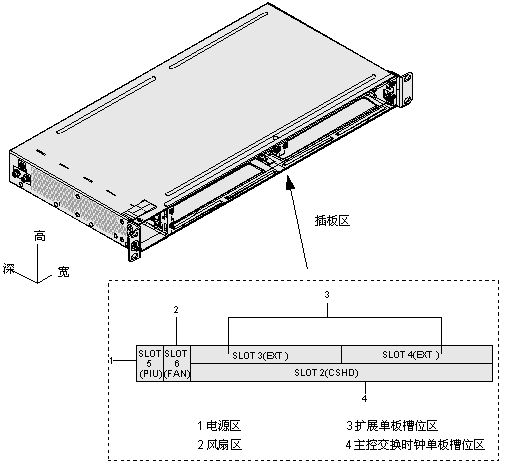

機盒結構及插板區

說明：
OptiX OSN550支持將網元的網元ID、擴展ID、IP地址以及子網掩碼信息自動保存到背板，插入新板后，將自動啟用原有的網元ID、擴展ID、IP地址以及子網掩碼，更換主控交叉時鐘板過程中，不需人工設置。

設備容量

介紹設備的分組交換容量和槽位接入容量。

交換容量

OSN500設備的分組交換容量如表1所示。

槽位接入容量

華為OSN500的各槽位接入容量如圖1所示。

圖1 華為OSN500的槽位接入容量

設備總體指標

介紹機盒尺寸、重量、功耗、熱耗、電源性能、電磁兼容性、可靠性等指標。

OSN500設備的總體指標如表2所示。

表2 OSN500設備的總體指標

項目	描述
尺寸	442mm（寬）×220mm（深）×44mm（高）
重量	2.6kg（空機盒）
功耗	最大功耗：100W 典型功耗：44.7W 典型功耗下的配置為：CSHD+FAN+PIU。
熱耗	最大熱耗：341 BTU/h 典型熱耗：120 BTU/h
電源性能	電源模式：直流 額定電壓：–48V或–60V 電壓范圍：–38.4V～–72V
保險容量	10A
電磁兼容性	滿足EMC Class A要求
預計可靠性	系統可用度：0.999997766 年平均返修率：小于1.5% 系統平均修復時間（MTTR）：1小時 系統平均故障間隔時間（MTBF）：51.1年

說明：
對于華為OSN550設備，功耗基本上全部轉化為熱耗。因此，設備的熱耗（BTU/h）數值可以與功耗（W）數值相互換算，換算公式為：熱耗（BTU/h）＝功耗（W）÷0.2931（Wh）。
