SSN1ETF8（簡稱ETF8）8路10M/100M快速以太網雙絞線接口板，用于輸入輸出8路100M以太網電信號，需配合以太網處理板使用。華為ETF8單板由接口模塊、電源模塊構成。
華為SSN1ETF8單板屬于數據類電信號出線板，可用在OptiX OSN3500/OSN7500/OSN2500/OSN1500系列設備上，實現數據單板的100M以太網電信號輸入和輸出接口。
面板
ETF8單板的面板上有接口、條形碼。

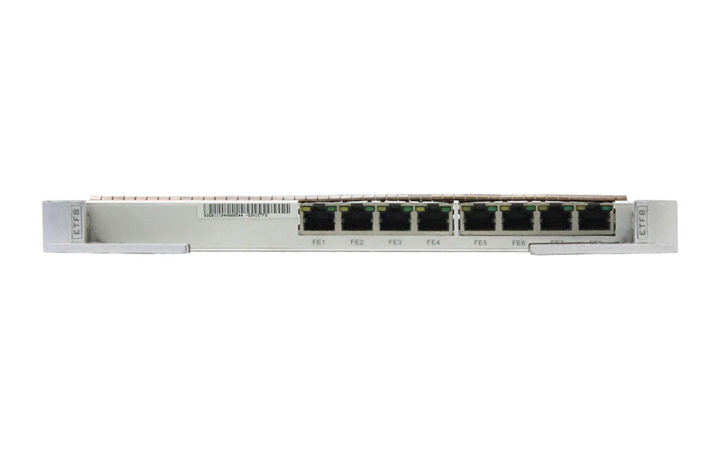

面板圖
ETF8的面板圖如圖1所示。
接口
ETF8單板面板上共有8個電接口。
ETF8單板的接口數量和類型如表1所示。接口對應的線纜請參見直通網線和交叉網線。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| FE1～FE8 | RJ-45 | 輸入第1～8路以太網電信號。 |
ETF8板的各RJ-45連接器的引腳定義如表2所示。
| 前視圖 | 針腳 | 描述 |
|---|---|---|
 | 1 | 發送正極 |
| 2 | 發送負極 | |
| 3 | 接收正極 | |
| 4 | 接地 | |
| 5 | 接地 | |
| 6 | 接收負極 | |
| 7 | 接地 | |
| 8 | 接地 |
技術指標
ETF8單板指標包含電接口指標、機械指標和功耗。
接口指標
ETF8單板的電接口指標如表3所示。
| 類型 | 描述 |
|---|---|
| FE電接口 | FE電接口（RJ-45/EoS） |
機械指標
ETF8單板的機械指標如下：
功耗
ETF8單板在常溫（25°C）條件下的最大功耗為2W。
