SSR2PD1（簡稱PD1）32路E1信號處理板，支持E1信號的處理、開銷處理、告警和性能事件、維護特性、TPS保護。華為PD1單板由接口模塊、編/解碼模塊、映射/解映射模塊、邏輯控制模塊和電源模塊構成。
華為SSR2PD1 32路E1信號處理板，可用在OptiX OSN1500/OSN2500系列設備上實現PDH信號的上/下處理，華為PD1單板必須與接口板配套使用，完成32路E1信號的接入和處理。在OptiX OSN 1500B設備中，PD1單板需要和D75S或者D12S/D12B單板搭配使用。
功能和特性
PD1單板支持E1信號的處理、開銷處理、告警和性能事件、維護特性、TPS保護。
PD1單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 | |
|---|---|---|
| R1PD1 | R2PD1 | |
| 基本功能 | 處理32路E1信號。 | 處理32路E1信號。 |
| 業務處理 |
|
|
| 開銷處理 | 支持VC-12級別的通道開銷的處理，如J2字節。 | |
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 | |
| 維護特性 |
| |
| 保護方式 | PD1配合電接口倒換橋接板，支持TPS保護。其中各版本間的保護關系為：
| |
面板
PD1單板的面板上有單板指示燈。
面板圖

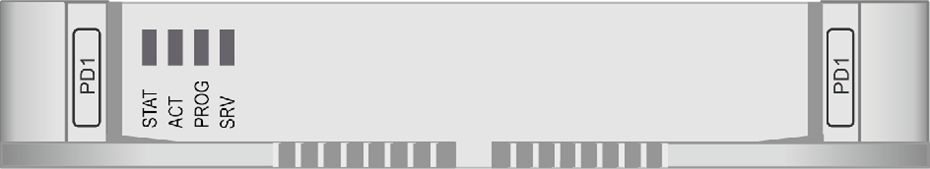

PD1單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
PD1單板的面板上無接口。
PD1單板由D75S、D12S/D12B接口板提供75歐姆或者120歐姆的E1接口，詳細說明請參見"D75S"、"D12S"和"D12B"。
單板特性碼
單板特性碼即單板條形碼中位于單板名稱后面的編碼。PD1的單板特性碼用于描述接口阻抗類型。
PD1的單板特性碼與接口阻抗類型之間的關系如表2所示。
| 單板 | 特性碼 | 接口阻抗類型 |
|---|---|---|
| SSR1PD1A、SSR2PD1A | A | 75歐姆 |
| SSR1PD1B、SSR2PD1B | B | 120歐姆 |
技術指標
PD1單板指標包含電接口指標、機械指標和功耗。
電接口指標
PD1單板的電接口指標在D75S/D12S/D12B單板上，電接口指標請參考D75S單板技術指標、D12S單板技術指標和D12B單板技術指標。
機械指標
PD1單板的機械指標如下：
R2PD1重量：0.6kg
R2PD1重量：0.6kg
功耗
R1PD1單板在常溫（25C）條件下最大功耗為15W。
R2PD1單板在常溫（25C）條件下最大功耗為15W。
