ETP48150-A3嵌入式直流電源系統，實現交流輸入轉換為穩定的48V直流輸出，華為ETP48150-A3可兼容15A、30A整流模塊，最大輸出電流為150A。支持熱插拔，系統高度3U，支持標準19英寸機架或嵌入式機柜等多種安裝方式。
ETP48150電源系統可適應寬范圍交流輸入，具備智能化蓄電池管理、遠程監控等功能。高效嵌入式電源是為無線基站、有線接入網、傳輸網、企業通信網絡等網絡設備提供穩定的-48Vdc供電的基礎電源系統，即可單獨部署又可集成在其他供電系統中。電源系統包括配電，整流，監控等單元，滿足從30A到150A的直流寬范圍輸出，實現220V交流輸入轉換為穩定的-48V直流輸出。
ETP48150-A3 主要特點如下：
電壓范圍寬 85V AC～300V AC
完善的電池管理功能
SMU01A 支持接入網主從協議、電總協議、SNMP 等多種安全協議，可與華為NetEco或者第三方網管通信，組網靈活，實現遠程管理，無需人員值守
SMU01B 支持接入網主從協議，通過華為接入網主設備可接入U2000
SMU01C 支持電總協議和接入網主從協議，電總協議可接入動環，主從協議只支持接入網主機
支持 LCD 界面顯示、按鍵操作
支持電子標簽識別功能
支持整流模塊、監控模塊熱插拔
支持同容量高效、標效整流模塊混插
整流模塊功率因數值達 0.99
系統配置
華為ETP48150-A3系統配置見表1。
| 項目 | ETP48150-A3 | ||
|---|---|---|---|
| 配電單元 | 交流輸入制式 |
| |
| 直流配電 | 電池空開 | 100A/1P×1 路 | |
| 負載空開 | 40A/1P×4 路，20A/1P×2 路，12A/1P×2 路 | ||
| 監控模塊 | 支持以下監控模塊： SMU01A（1 個） SMU01B（1 個） SMU01C（1 個） | ||
| 整流模塊 | 支持以下整流模塊： R4830G1（2-5 個） R4830N2（2-5 個） R4815G1（2-5 個） R4815N1（2-5 個） 說明 | ||
外觀介紹

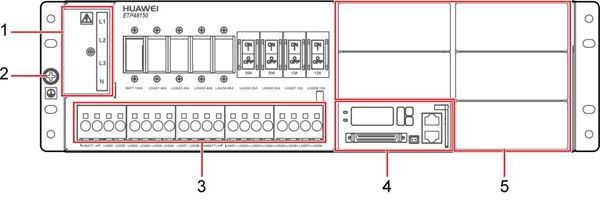

圖1 華為ETP48150-A3外觀
| 1.交流輸入端子（蓋板后） | 2.接地螺絲 | 3.直流輸出接口 | 4.監控模塊安裝空間 | 5.整流模塊安裝空間 |
須知：監控模塊和整流模塊不可以互換槽位，否則可能損壞監控模塊和整流模塊。

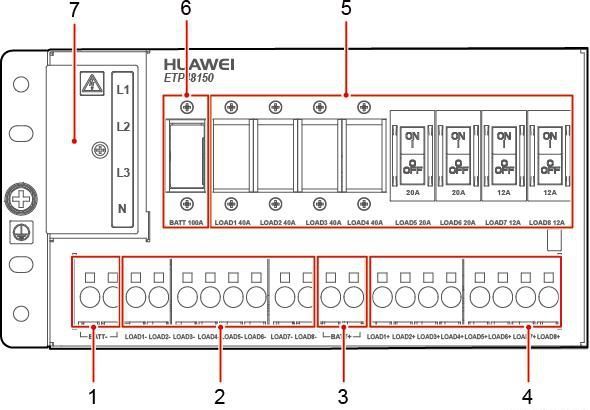

圖2 華為ETP48150-A3配電單元
| 1.BATT-接口 | 2.LOAD（1～8）-接口 | 3.BATT+接口 | 4.LOAD（1～8）+接口 |
| 5.LOAD（1～8）開關 | 6.BATT 開關 | 7.交流輸入端子 |
說明：“+”表示正極接線端口，“-”表示負極接線端口。
