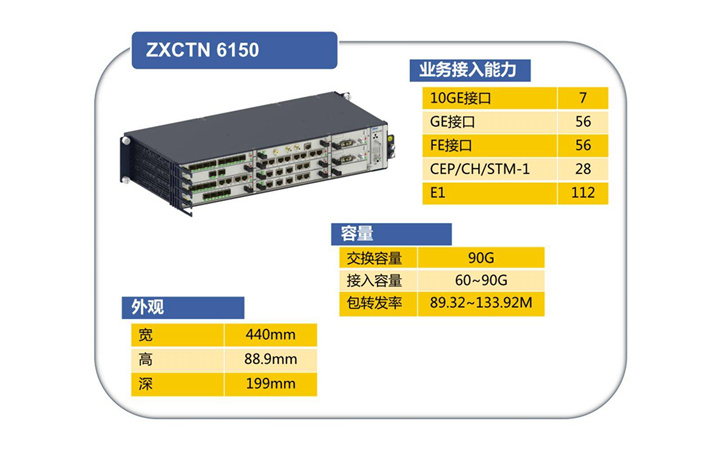

ZXCTN 6150（中興6150）最多提供9路10GE高速接口，56路GE（光/電）接口，支持10GE、GE、FE、STM-1、E1等類型接口。雙主控時支持6個業務處理槽位，單主控應用最大支持7個業務槽位，定位于大容量接入，2U高，199深，安裝于19寸標準機柜。
ZXCTN 6150產品應需而生，致力于為行業用戶以及運營商打造一張高效、節能的承載精品網，全面提高網絡核心競爭力，助力行業用戶以及運營商拓展市場和進行業務創新。ZXCTN 6150提供了10GE/GE/FE/STM-1/E1等豐富的業務接口，全面涵蓋了2G、3G、LTE、大客戶業務的傳送需求，兼顧現網和未來的業務需求；具備超強的多場景適用性，降低維護的復雜度，提升運維效率。
多重保護機制
ZXCTN 6150具備完善的設備級保護和網絡級保護。
ZXCTN 6150支持的設備級保護類型有：
系統業務主板的1+1熱備份。
直流/交流電源板的1+1熱備份。
支持單板熱插拔。
兼容性
采用開放式的技術平臺，兼容傳統的傳輸和數據網絡。
系統適應多種傳送標準的發展，為業務網絡的演進提供支撐。
統一的網管系統
采用中興通訊統一網管平臺進行管理。
子架結構和槽位
ZXCTN 6150的硬件結構如所示，結構說明參見圖1。

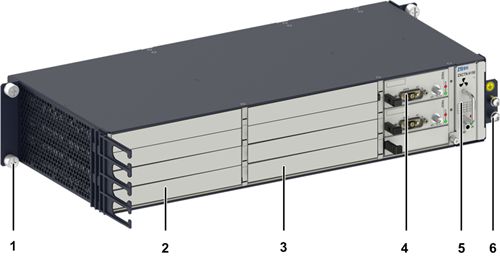

圖1 ZXCTN 6150硬件結構示意圖
| 序號 | 名稱 | 說明 |
|---|---|---|
| 1 | 安裝孔 | 用于將子架固定在機柜內或壁掛支架上。 |
| 2 | 業務板區 | 插入業務單板，對外提供業務接口。 |
| 3 | 主板區 | 插入系統業務主板。 |
| 4 | 電源板區 | 插入電源板，為設備供電。 |
| 5 | 系統接口板區 | 接入系統接口板SAI，為設備提供BITS/GPS、ALM和Qx接口。 |
| 6 | 風扇區 | 插入風扇插箱，保證設備良好的散熱。 |
| 7 | 子架保護地接線柱 | 接入保護地線，保證設備良好的電氣性能。 |
| 單板代號 | 單板名稱 | 對應槽位 | |
|---|---|---|---|
| SMEA | 系統業務主板 | 3、4 | |
| E1E16 | E1x16-75 | 16路E1非平衡75 Ω電支路仿真板 | 1、2、5~8 |
| E1x16-120 | 16路E1平衡120 Ω電支路仿真板 | 1、2、5~8 | |
| E1E32 | E1E32-75 | 32路E1非平衡75 Ω電支路仿真板 | 1、2、5~8 |
| E1E32-120 | 32路E1平衡120 Ω電支路仿真板 | 1、2、5~8 | |
| EIFGE8 | 8端口快速以太網電接口板 | 1、2、5~8 | |
| OEIFGE | 4端口高性能光電混合千兆以太網接口板 | 1、2、5~8 | |
| OIXG1 | 1端口10GE光口板 | 1、2、5~8 | |
| OIXG2 | 2端口10GE光口板 | 5、6 | |
| OIGE8 | 8端口千兆以太網光接口板 | 1、2、5~8 | |
| OIGR4 | 4端口千兆以太網光接口板 | 1、2、5~8 | |
| OIX6G | 10GE靈活光口板（1端口萬兆+6光口千兆） | 5、6 | |
| OIX8G | 10GE靈活光口板（1端口萬兆+8光口千兆） | 5、6 | |
| OIS4 | 4端口STM-1板 | 1、2、5~8 | |
| OEIFE8 | 8端口光電混合快速以太網接口板 | 1、2、5~8 | |
| EIGE8 | 8電口千兆以太網接口板 | 1、2、5~8 | |
| OEIGE8 | 8端口千兆COMB板 | 1、2、5~8 | |
| PW2D | 直流電源板 | 10、11 | |
| PW2AB | 交流電源板 | 11 | |
| GPCB | GPS PTP協議 1588時鐘板 | 1、2、5~8 | |
| FAN | 風扇板 | 9 | |
技術指標
ZXCTN 6150子架的技術指標參見表3。
| 技術指標 | 說明 | |
|---|---|---|
| 子架物理尺寸（高×寬×深） | 88.9mm×440 mm×199mm（不含支耳） 88.9mm×482.6mm×199 mm（含支耳 | |
| 子架重量 | 3.45kg | |
| 整機最大功耗 | 225W | |
| 輸入電壓 | 直流：-48V±20% 交流：100V~240V | |
