ZXDU48 B600（V5.0R01M01）是1U高/19英寸寬的嵌入式通信直流電源系統，為-48V系列通信設備供電。
ZXDU48 B600（V5.0R01M01）采用單相三線交流輸入模式（L/N/PE），適用于220V/380V電網。同時，兼容110V雙火線接入。滿配置2個ZXD1500（V5.0）整流器，額定輸出功率為3200W，最大輸出電流為60A/53.5V DC。

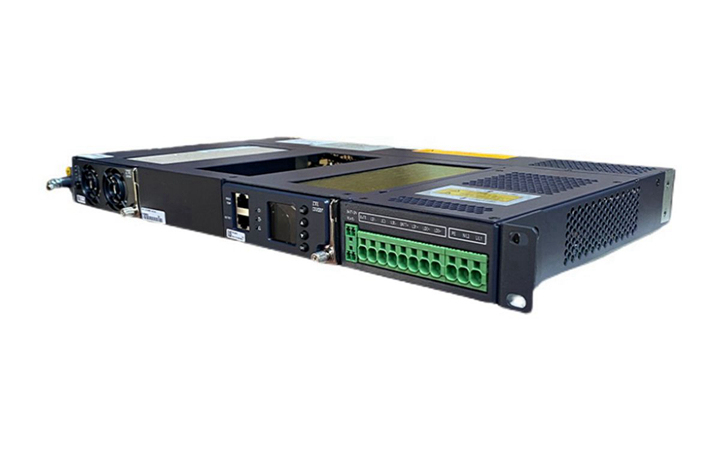

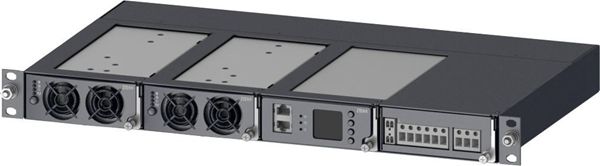

ZXDU48 B600（V5.0R01M01）的外形如圖1所示。
圖1 外形示意圖
產品特征
ZXDU48 B600（V5.0R01M01）通信直流電源系統具有如下特征。
整流器自動休眠/喚醒
在節能模式下，監控單元根據負載功率的變化自動休眠冗余的整流器或喚醒休眠中的整 流器。休眠中的整流器功耗不大于4W，節省能耗。
支持Web遠程訪問
可使用IE瀏覽器7.0（或7.0 以上版本）遠程訪問監控單元。
提供多種監控組網接口
提供輸入/輸出干接點、RJ45以太網接口、RS232通信接口，滿足Telnet、HTTP、FTP以及SNMP多種組網要求。
產品配置
ZXDU48 B600（V5.0R01M01）通信直流電源系統的產品配置說明參見表1。
| 項目 | 配置說明 | |
|---|---|---|
| 整流器 | 型號 | ZXD1500（V5.0） |
| 數量 | 2個 | |
| 監控單元 | 型號 | CSU520S |
| 軟件版本 | V1.00或以上版本 | |
| 交配配電 | 交流輸入制式 | 單相三線制（L/N/PE），兼容雙火線輸入（L1/L2/PE） |
交流輸入路數 | 1路，1×20A，UIK35接線端子 | |
| 整流器空開 | 無 | |
| 交流輔助輸出 | 無 | |
| 交流防雷 | 無 | |
| 直流配電 | 電池輸入路數 | 1路，1×40A，UIK35接線端子 |
| 下電保護方式 | 電池下電（BLVD） | |
| 負載輸出路數 | 2路，2×20A，UIK35接線端子 | |
| 直流防雷 | 無 | |
| 信號接口 | 設在配電單元上的信號接口： 1路RS485接口 1路電池在位檢測接口 設在監控單元上的信號接口： 1路電池溫度檢測接口 1路RS232接口 4路輸出干接點接口 | |
總體結構
外形尺寸

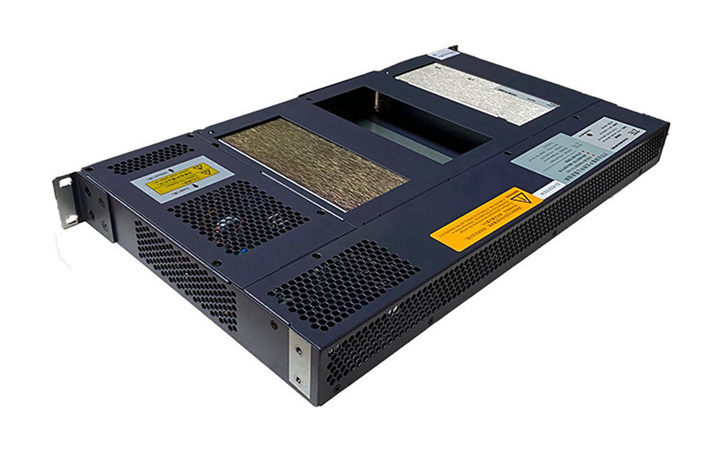

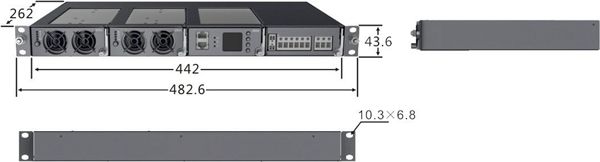

中興ZXDU48 B600（V5.0R01M01）采用1U高/19英寸寬的標準插箱結構，外形尺寸為43.6 mm
× 482.6 mm × 262 mm（高×寬×深），如圖2所示。
圖2 外形尺寸
系統組件

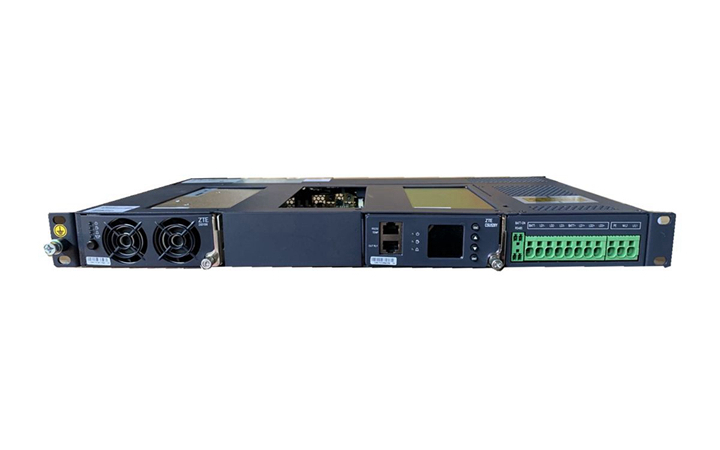

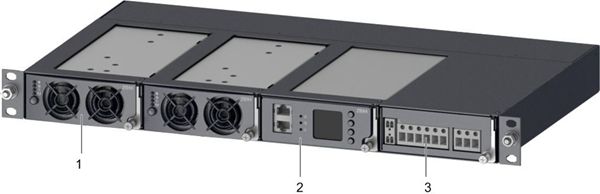

中興ZXDU48 B600（V5.0R01M01）通信直流電源系統由整流器、監控單元和配電單元組成。系統組件的布局如圖3所示。
圖3 系統組件布局圖
1. 整流器2. 監控單元3. 配電單元
中興ZXDU48 B600系統組件的說明參見表2。
| 標識 | 系統組件 | 功能 |
|---|---|---|
| ZXD1500 V5.0 | 整流器 | 實現AC-DC轉換，將交流電轉換為直流電輸出給負載， 并給電池組充電。 |
| CSU500S | 監控單元 | 對電源系統的運行進行信息采集、告警監控和運行管理。 |
| - | 配電單元 | 配電單元的面板上有信號接口和電氣接口。 |
