SSN2BPA（簡稱BPA）光功率及前置放大板，光信號進行長距離傳輸時，信號衰耗較多，為使光接收機接收到正常的光信號，需要加光功率放大板（BA）和前置放大板（PA）。華為BPA單板由光學部分、驅動與檢測部分、數據處理與通信部分構成。
華為SSN2BPA單板屬于功率放大和前置放大板，提供1路功率放大（BA）和1路前置放大（PA）。可分別用在OptiX OSN3500/OSN7500/OSN2500/OSN1500系列設備的發送端和接收端。提高線路板的發送光功率至+13dBm～+15dBm或+15dBm～+17dBm，從而使傳輸距離可達120km或130km以上（G.652光纖，損耗以0.275dB/km計）。當華為BPA位于發送端，作為BA使用，實現光功率放大。BPA位于接收端，作為PA使用，實現前置放大。SSN2BPA前置放大做環回時，注意輸入光功率的范圍，避免損傷光模塊。
功能和特性
光信號進行長距離傳輸時，信號衰耗較多，為使光接收機接收到正常的光信號，需要加光功率放大板（BA）和前置放大板（PA）。
BPA單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 提高線路板的發送光功率至+13dBm～+15dBm或+15dBm～+17dBm，從而使傳輸距離可達120km或130km以上（G.652光纖，損耗以0.275dB/km計）。 |
| 前置放大功能 | 提供PA模塊，完成接收光信號的前置放大，可以使小信號功率增益22dB～25dB（N1BPA），22dB～33dB（N2BPA）。 |
| 支持EDFA | 支持EDFA（Erbium-Doped Fiber Amplifier）模塊激光器溫度的自動控制以及光功率的自動控制。 支持EDFA模塊輸入、輸出光功率的自動監測和光功率查詢。 支持EDFA模塊的保護功能。當無輸入光時，激光器自動關斷，當輸入光恢復后，自動開啟激光器。 |
| 性能監視與告警監測 | 支持激光器性能參數的上報。提供豐富的告警和性能事件，便于設備的管理和維護。 |
| 軟件升級 | 支持軟件的平滑升級和擴展。 |
| 維護特性 | 支持單板熱插拔。 |
面板
BPA單板的面板上有單板指示燈、接口和激光安全等級。
面板圖

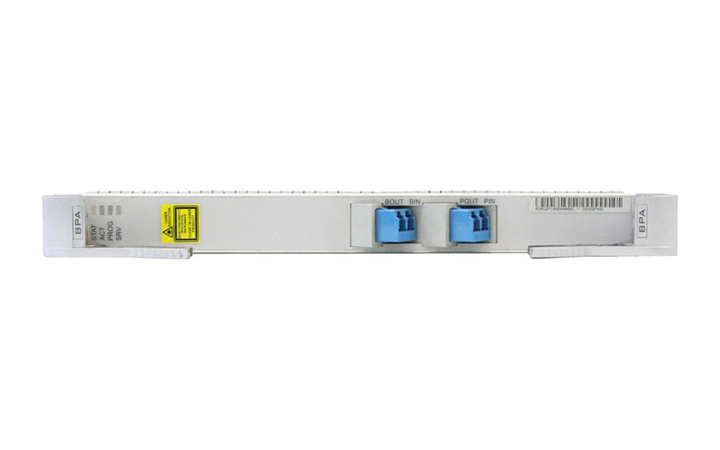

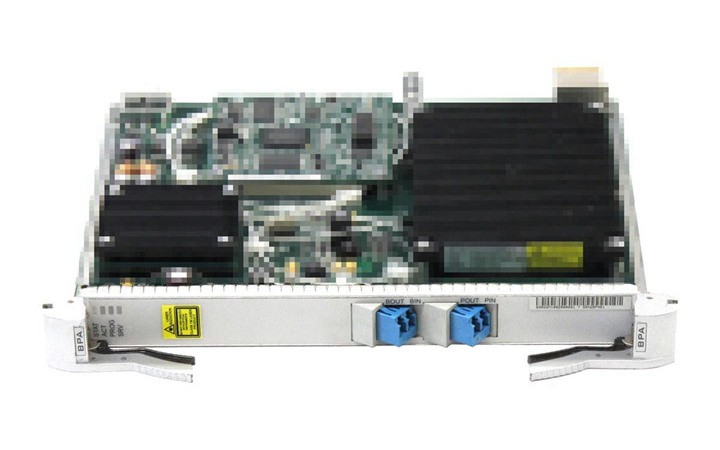

BPA單板的面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
在BPA單板面板上共有2對LC光接口，各接口類型和用途如表2所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| BIN | LC | 接收1路功率放大的光信號。 |
| BOUT | LC | 發送1路功率放大的光信號。 |
| PIN | LC | 接收1路前置放大的光信號。 |
| POUT | LC | 發送1路前置放大的光信號。 |
單板特性碼
單板特性碼即單板條形碼中位于單板名稱后面的編碼。BPA的單板特性碼用于描述光接口的輸出光功率。
BPA的單板特性碼與輸出光功率之間的關系如表3所示。
| 單板 | 特性碼 | 描述 |
|---|---|---|
| SSN1BPA01、SSN2BPA01 | 01 | BA模塊輸出光功率：14dBm |
| SSN2BPA02 | 02 | BA模塊輸出光功率：14dBm |
| SSN1BPA02 | 02 | BA模塊輸出光功率：17dBm |
| SSN1BPA03 | 03 | BA模塊輸出光功率：17dBm |
技術指標
BPA單板指標包含光接口指標、激光安全等級、機械指標和功耗。
光接口指標
BPA單板的光接口指標如表4所示。
| 項目 | 指標值 |
|---|---|
| 輸入波長范圍 | BA：1530～1565 PA：1550.12 |
| 輸入光功率范圍（dBm） | BA：+6～+3
PA：
|
| 輸出光功率范圍（dBm） | N1BPA：+13～+15或+16～+18（BA） N1BPA：+22～+15（PA） N2BPA：+13～+15（BA） N2BPA：+22～+23（PA） |
| 噪聲指數（dB） | BA：<6.5 PA：<6 |
| 最小信號增益（dB） | 22 |
BPA前置放大做環回時，注意輸入光功率的范圍，避免損傷光模塊。
激光安全等級
單板激光安全等級為CLASS 1M，單板光口最大輸出光功率在10dBm（10mW）至22.15dBm（164mW）之間。
機械指標
BPA單板的機械指標如下：
功耗
N1BPA單板在常溫（25C）條件下最大功耗為20W。
N2BPA單板在常溫（25C）條件下最大功耗為11W。
