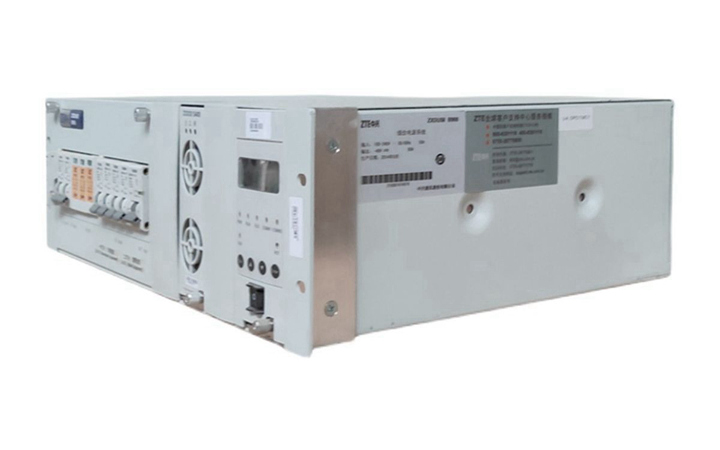

ZXDU58 B900系統應用于接入網設備、遠端交換局、移動通訊設備、傳輸設備、衛星地面站或微波通訊設備的供電系統中，作為通訊設備的供電單元嵌入到通訊設備的機柜中，為通訊設備提供-48V直流電源。

系統配置

中興ZXDU58 B900通信直流電源系統的配置說明。

先進的整流器設計

ZXD030 S480（V1.0）30A開關整流器具有如下特點。

采用有源功率因數校正技術，輸入功率因數大于0.99，有效減小對電網的污染。

采用軟開關技術，額定效率大于90％。

整流模塊結構緊湊，功率密度高達1280 mW/cm3（21W/in3）。

具有休眠功能，待機功耗小。

超低輻射。電磁兼容性滿足IEC61000、YD/T983等國內外標準的要求。傳導騷擾和輻射騷擾均滿足EN55022A級要求。

安全規范滿足GB4943-2001標準的要求。

具有多重保護功能。提供交流輸入過壓保護、交流輸入欠壓保護、PFC輸出過壓保護、PFC輸出欠壓保護、直流輸出過壓保護、直流輸出過流保護、過溫保護功能等功能。

采用抽屜式結構，便于運輸、安裝和維護。

高可靠、全智能、便捷的系統設計

ZXDU58 B900系統具有良好的電磁兼容性，可以與通信主設備安裝在一個機柜內，不對主設備產生干擾。

全智能設計，配置監控單元，具有“三遙”（遙測、遙信、遙控）功能，實現計算機管理。

完善的前臺監控管理功能。可查閱系統實時運行信息、實時告警信息、歷史告警信息、歷史操作信息、放電記錄、極值記錄?？稍O置電源運行參數、電池管理參數、通訊參數、輸出干接點設置參數；可軟件控制整流器開/關。

采用單相交流輸入，支持較寬的交流輸入電壓范圍（85V ~ 300V），適用于電網電力不穩定的地區。

完善的電池管理及電池保護設計

完善的電池管理功能。自動管理電池的充電方式、充電電壓、充電電流和充電時間，具有可靠的充放電控制功能，確保電池具有較長的使用壽命。

提供二次下電保護功能。系統轉為電池供電后，當電池電壓下級過低時，系統發出聲光告警。當電池電壓進一步下級時，為防止電池因過放電損壞，系統根據負載的重要程度將負載分兩組下電，以保證重要負載有較長的工作時間。

技術規格

交流配電

直流配電
