問題描述（故障現象）

中興6500-32作為PTN網絡的1588V2時間源外時鐘引入節點，需要從F7 OTN處獲取時間及時鐘數據。

解決方案

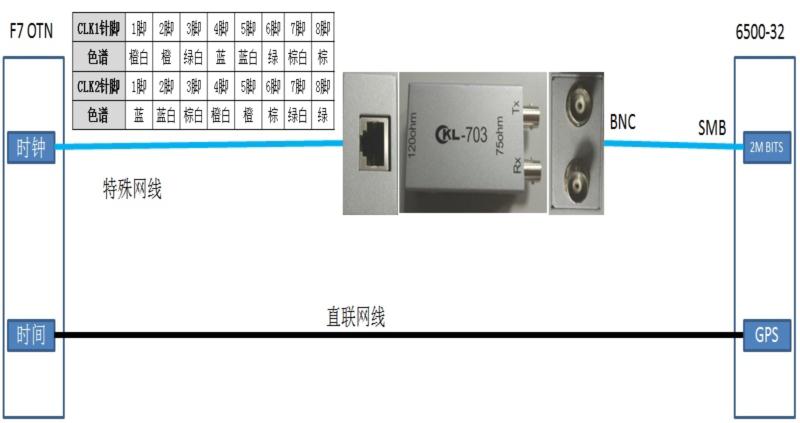

如下圖所示，ZXCTN6500-32需要與OTN對接兩根線：時間線與時鐘線

1、時間線為普通直連網線，連接中興ZXCTN6500-32的GPS口與OTN的時間口（TOD）

2、時鐘線連接較麻煩，OTN的時鐘口是120歐姆（網口），中興6500-32的時鐘口是2M Bits（SMB-YC）口

連接這兩種物理特性及阻抗不同的端口需要類似下圖中轉接器，轉接器一端為網口（連接OTN），一端是BNC口（連6500-32）

OTN時鐘口的網線為特殊網線，線序見下圖針腳表
