問題描述（故障現象）

業務需求為ZXMP S385設備SEE單板和ZXMP S330設備的SED單板開通多個以太網100M共享業務。

組網環境

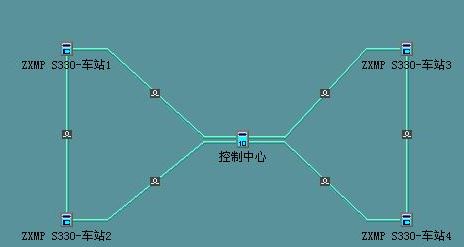

以中興S385設備為中心點，分別和中興S330設備組成兩個相切環。中興ZXMP S385設備配置為SEE單板，中興ZXMP S330設備配置為SED單板。

原因分析

1、 SED單板目前不支持生成樹協議，SEE單板支持RSTP和MSTP兩種生成樹協議，故SED單板不能單獨組以太網環，本實例中配置中心節點為SEE單板，故可以利用SEE單板的生成樹協議功能實現共享以太網環的業務需求；

2、 SEE單板版本需求從軟件版本V2.50R1P07開始支持生成樹協議，V2.50R1P07之前的軟件版本不支持生成樹協議，故首先必須保證版本的正確性。

3、  SEE的RSTP協議只對單環生效，配置RSTP的端口屬于EPLAN業務，由于本業務需求包含多條以太網環網業務，故需要選擇SEE的MSTP協議來實現；

4、為保證SEE發出的生成樹協議報文通過SED時不被丟棄，SED需配置業務模式為EPLAN，結合多個以太網環的需求，SEE需配置業務模式為EVPLAN；

5、環網上以太網單板的MAC地址必須具有唯一性，故單板配置前檢查成環的各個單板的MAC地址，必須保證沒有重復；

解決方案

1、首先檢查SEE單板的版本是否為V2.50R1P07以后的版本，如果不是則需升級版本來支持，如果是則可以直接支持生成樹協議，進行下一步；

2、檢查以太網環網上SEE單板和SED單板的MAC地址是否具有唯一性，如果有重復MAC地址，則需修改MAC地址；

3、完成SEE和SED單板數據業務的基本配置（包括啟用端口、創建UNI/NNI端口、創建CE-VLAN、創建MFDFr業務模型、創建VCG端口、配置時隙、帶寬限速等），其中SEE的業務模型配置為EVPLAN，SED的業務模型配置為EPLAN；

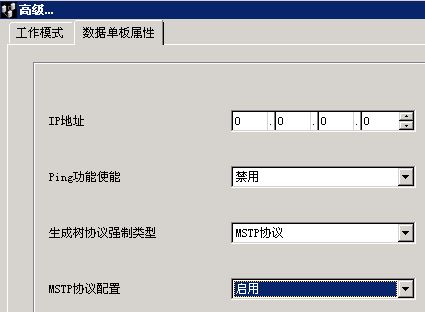

4、選擇生成樹協議。右鍵單擊SEE單板，依次進入“屬性”---“高級”---“數據單板屬性”界面，選擇“MSTP”協議，并選擇“啟用”。如下圖所示：

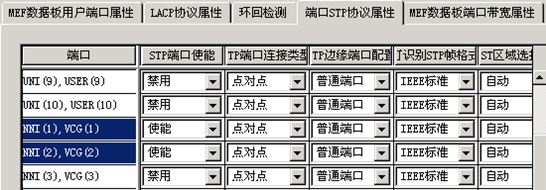

5、 啟用SEE單板端口STP屬性（用戶端口可不啟用），如下圖所示：

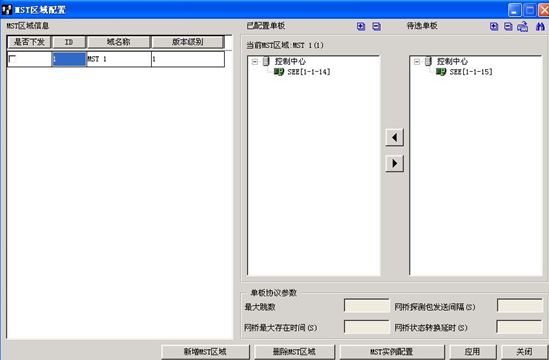

6、 創建MST區域。首先選擇環上S385設備，然后進入【MST區域配置】界面。首先需要“新增MST區域”，然后將各個節點上對應的單板納入到該MST區域，最后點擊“應用”。如下圖所示：

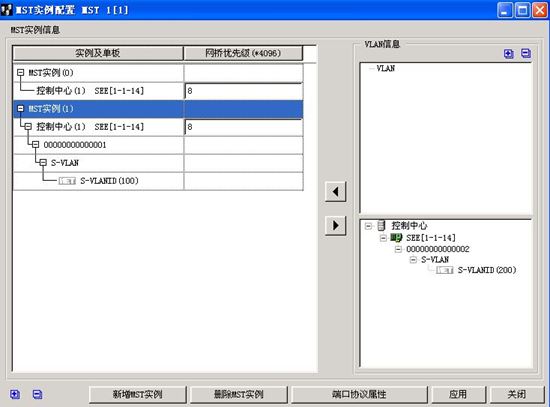

7、 創建MST實例。點擊“MST實例配置”，進入實例配置界面。點擊“新增實例”，然后將右側VLAN信息中的VLAN關聯到該實例，最后點擊“應用”。

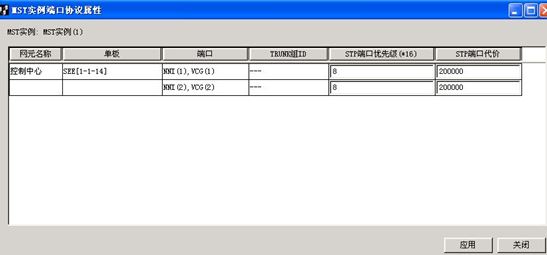

8、 點擊“配置端口協議屬性”，進入配置端口協議屬性。參數默認可以不修改，但是最后必須點擊“應用”，否則實例無法生效。如下圖所示：

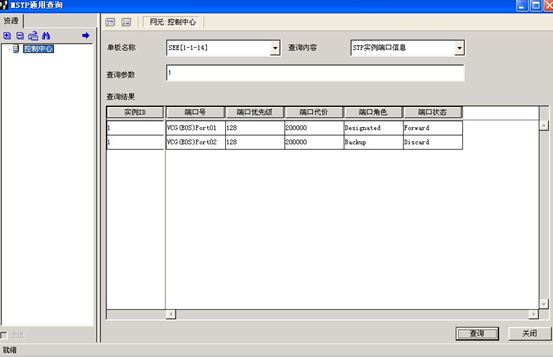

9、 配置完成后，通過MSTP通用查詢，輸入查詢參數為實例ID后，可以看到啟用的STP協議是否生效，F(xiàn)orward為轉發口、Discard為阻斷口，如下圖：
