ZXA10 C300大容量、高密度、高性能、扁平化符合“大容量，高密度，滿足“大容量、少局所”網絡演進和部署要求，增強接入能力，符合網絡扁平化要求。高密度接口板，提供大分光比和長距離應用場景特殊解決方案。中興C300面向下一代的xPON統一平臺架構，平滑演進，保護現網投資，提升競爭優勢統一平臺支持EPON/GPON/10GEPON/NGPON/P2P融合接入，滿足全業務發展需求，平滑、無縫演進。

產品定位

ZXA10 C300為局端光接入設備，完成以下功能。

PON OLT：支持GPON、XG-PON1和P2P接入，與多種類型ONU配合完成FTTH、FTTB、FTTC、FTTdp、FTTM接入網絡組網。

L2 光接入平臺：支持以太網上聯和下聯，完成二層以太網業務流量匯聚和轉發。

L3光接入平臺：支持三層路由功能，完成IP業務流量的匯聚和轉發，實現接入網關的功能。

業務接入控制：完成每用戶每業務的接入控制、流量控制和業務承載，用戶包括家庭用戶、企業用戶，業務包括語音、上網、IPTV、L2 VPN和MEF。

GPON內置OTDR功能，方便進行PON ODN維護檢測

產品特點

ZXA10 C300特點和優勢如下：

Multi-play業務接入：系統提供高速上下行數據業務接入（HSIA）、語音業務接入（VoIP）、視頻業務（包括IPTV和VOD）接入、基于第三波長的CATV視頻業務接入和基于CES的TDM業務接入，滿足普通用戶和商務用戶的業務接入需求。

端口高密度：16個業務槽位，具備獨立上聯卡，高達16*10GE上聯能力；支持16口GPON單板，支持48路P2P，支持8口XG-PON1。

多種接入技術統一平臺：支持GPON、XG-PON1、P2P和以太網等接入技術。

L2和L3能力：完備的L2交換、VLAN業務、L3路由等協議和業務處理能力，可以靈活配置，適應各種場景應用。

多業務接入：支持TDM、語音、上網、IPTV、VPN、移動回程等多種業務接入。

完備的業務和設備保護功能：支持Type B/C PON保護；支持以太網業務保護，支持主控板、電源、風扇、上聯冗余保護。

全方位的安全特性：具備豐富的設備安全、系統安全、網絡安全和業務安全特性。

維護功能增強，增加了GPON內置OTDR功能。

ZXA10 C300支持兩種機框：

ETSI 21英寸機框

IEC 19英寸機框

除了背板和風扇單元，兩種機框內的單板可以共用。

以IEC 19機框?yàn)槔?，ZXA10 C300機框外觀如機框結構圖1所示。

機框結構

機框結構如圖1所示。

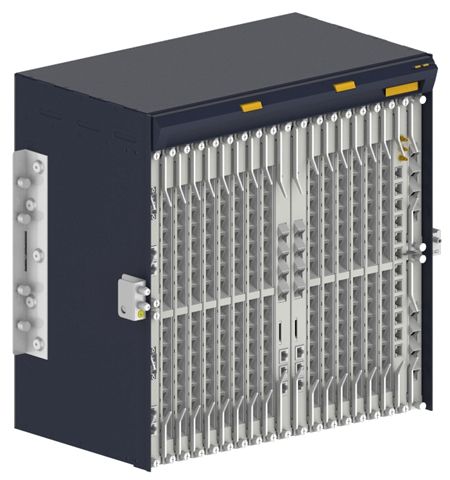

圖1  IEC 19英寸機框

機框配置

機框分為兩部分：9U業務單板區和1U風扇區。

9U業務單板區的槽位排列如圖2所示。

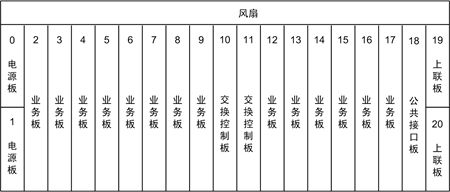

圖2  19英寸機框槽位圖

0/1/10/11/19/20號槽位的槽位寬度為25 mm，其余槽位的槽位寬度為22.5 mm。

機框單板配置說明參見表1。

風扇為高1U，寬19英寸的插箱。

風扇采用抽風方式為系統提供強制風冷。風扇根據系統溫度可以調整其轉速，降低噪聲和延長其使用壽命。

技術指標

19英寸機框的技術指標參見表2。
