ZXA10 C680、ZXA10 C600、ZXA10 C650和ZXA10 C620是中興通訊推出的系列主流光接入局端產品。

ZXA10 C680是超大容量光接入平臺設備。

ZXA10 C600是大容量光接入平臺設備。

ZXA10 C650是中容量光接入平臺設備。

ZXA10 C620是小容量光接入平臺設備。

產品定位

三款產品的用戶單板通用，主要功能相同，部分特性有所差異。

ZXA10 C680/C600/C650/C620完成以下功能。

PON OLT：支持GPON、XG-PON、XGS-PON、GPON & XG-PON Combo–PON、GPON & XGS-PON Combo PON、10G-EPON和P2P接入，與多種類型ONU配合完成FTTH、FTTB、FTTO、FTTC、FTTM接入網絡組網。

L2光接入平臺：支持以太網上聯和下聯，完成二層以太網業務流量匯聚和轉發。

L3光接入平臺：支持三層路由功能，完成IP業務流量的匯聚和轉發，實現接入網關的功能。

業務接入控制：完成每用戶每業務的接入控制、流量控制和業務承載。用戶包括家庭用戶、企業用戶。業務包括語音、上網、4K/8K+IPTV、VR/AR、MEF CE 2.0業務和移動回傳。

控制轉發分離：支持控制管理面軟件升級不間斷路由（NSR）。

產品特點

ZXA10 C650產品特點參見表1。

互通兼容性說明

中興通訊OLT產品按照國際標準進行實現，支持與符合國際標準的第三方ONU進行互通。但涉及到協議實現的復雜性，在業務互通之前需要進行完整的ONU兼容性測試。

在未經完整可靠性和兼容性測試的情況下，中興通訊不承諾中興通訊OLT系列產品與未經測試的第三方ONU一定能夠?qū)崿F(xiàn)互通以及保證相關業務質量。

機框外觀

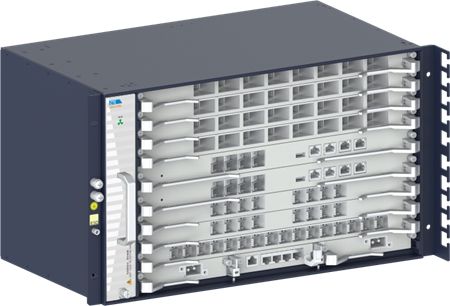

ZXA10 C650機框外觀如圖1所示。

圖1  ZXA10 C650機框外觀

機框配置

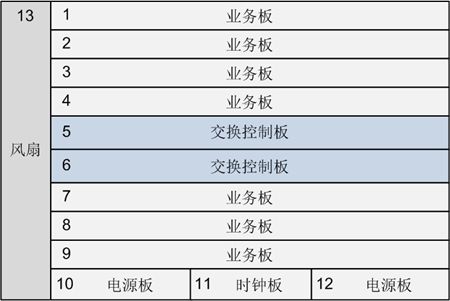

ZXA10 C650機框配置如圖2所示。

圖2  ZXA10 C650機框配置

風扇插箱配置了雙排6個風扇，采用抽風方式為系統提供強制風冷。風道結構為右進左出側出風。風扇可以根據系統溫度調整其轉速，從而降低設備噪聲和延長設備使用壽命。風扇插箱支持熱插拔。

ZXA10 C650機框參數

ZXA10 C650機框參數參見表2。
