問題描述(故障現象)
某地市SDH新開一條中興S200以太網2M業務不通,網元上上報(TU12 告警指示信號 AIS)(VCG EOS 端口 VCG 端口宿端丟失全部容量)告警,用戶通過兩天的原因查詢均未發現故障原因,最終向我司技術工程師尋求幫助。
組網環境

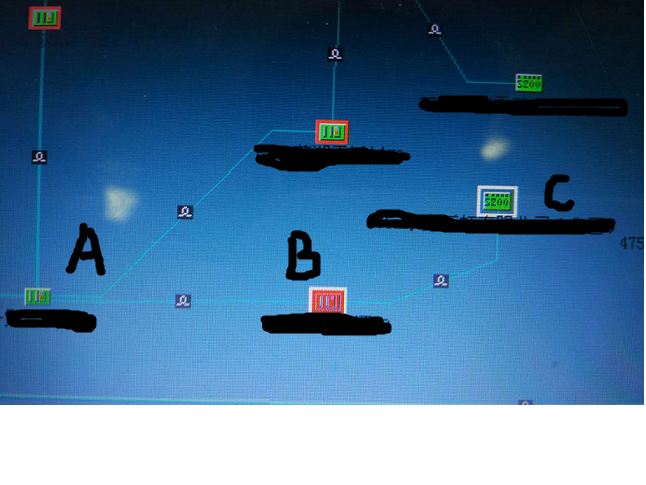

新開ZXMP S200設備C網元掛在一臺中興S320設備B網元上上,屬于單鏈結構,業務通過我司SDH設備對接華為SDH設備最終落到華為設備上。

原因分析
1、檢查用戶配置的業務類型是否正確?
2、檢查用戶配置在我司的交叉時隙是否正確?
3、查看我司設備對接華為設備之間的相關參數如LCAS等是否不一致?
4、檢查對端華為設備的相關時隙以及業務配置是否正確?
5、檢查這條業務通過的網元是否有異常告警與性能?
解決方案
1、由于對端華為設備的相關配置 客戶這邊無法查詢,只能確定華為設備上無告警,所以只能先排查我司業務配置是否正確。經過查詢,客戶配置的以太網業務與交叉時隙均正確,沒有異常,相關對接配置如LCAS等我司與華為側均配置相同。
2、在我司與華為設備的對接處,對我司設備做交叉時隙環回,中興S200網元上的告警沒有消失,初步判斷問題出現在我司這里;
3、查看這條業務所經過的網元,均沒有異常性能以及異常告警;
4、因為這臺中興S200 網元上只配置一條2M的以太網業務,所以無法通過對比判斷是否是該設備的本身原因。復位交叉板、時鐘板、相關光板以及以太網板卡后告警仍然存在;
5、隨后通過環回一段一段排查故障,在A網元、B網元上做時隙環回,環向C網元,告警不消失,在該ZXMP S200 C網元上做時隙環回告警消失,由此判斷問題出現在B網元與該C網元之間。
6、查詢這兩個對接的光路性能后發現,B網元對接的光口性能有(再生段不可用秒)、(復用段不可用秒),隨后查詢這塊光板的告警,發現告警處于全屏蔽狀態,解開告警屏蔽后該板卡上報(STM 4端口 信號丟失(LOS)告警)。現場查看原來客戶光纖跳錯端口出現告警但是又將告警屏蔽導致,現場重新跳纖之后,故障消失,新開業務恢復。
注意事項
1、業務開通類告警多半是因為業務配置問題,需要仔細檢查一下配置的細節;
2、通過告警來判斷可能是哪些原因?qū)е赂婢霈F(xiàn),配置,性能等均是突破點;
3、與客戶仔細溝通,詢問之前有過哪些操作很重要,這樣可以縮小故障點;
4、總結同一類故障出現的原因,為之后更快的定位處理故障做好準備。
