問題描述（故障現象）

A點為中心局，C、D、E、F站點都對A點開通以太網匯聚業務，A點用SED單板，下面各站點SFE第一用戶口全部匯聚到A站點SED第一用戶端口，A站點采用業務類型E-Tree流域類型EVPTREE方式實現多點到一點的匯聚，其他站點用SFE單板，采用透?jìng)鞣绞剑?業務運行正常，由于客戶F站點業務全部撤銷，客戶要將F站點設備拆除?？蛻魧站點設備拆除后，C、D、E站點對A站點第一端口以太網業務全部不通。

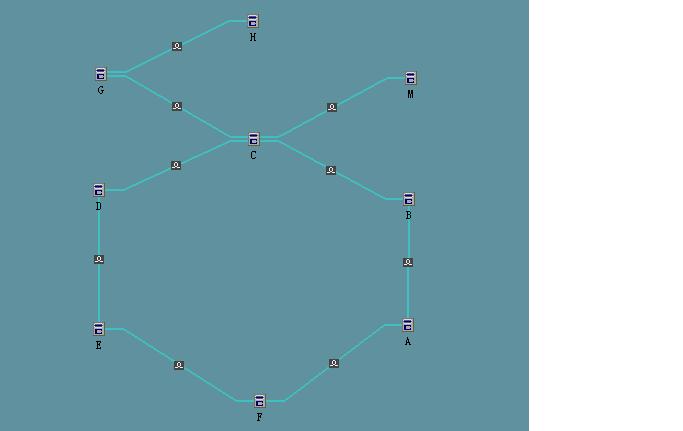

組網環境

原因分析

1、首先懷疑業務配置問題。

2、 A站點離E站點距離40KM，光板采用長距，懷疑是否光纜衰耗問題，導致光功率過高或者過低。

3、 判讀是否為某站點交叉板存在問題。

4、 以太網板配置或者其他問題。

解決方案

電話遠程指導客戶將F站點恢復加電，并恢復原網絡，C、D、E站點業務恢復。

1、 到達現場后，首先懷疑業務配置問題，檢查業務配置情況，C、D、E、F對A站點業務均采用兩纖單向通道保護方式配置，F(xiàn)站點對C、D、E站點的業務都是穿通，而且AU和TU12通道號都是一一對應，按照此配置，拆除F站點不會導致其他站點業務不通，此種情況排除。

2、 A站點離E站點距離40KM，光板采用長距，懷疑是否光纜衰耗問題，導致光功率過高或者過低，讓客戶請點將F點下電，并將光路在F點進行跳接，使A點光路直接到達E點，此時C、D、E站點客戶報以太網業務都不通，分別讓現場人員測試檢查A站點、E站點光功率均在正常值范圍內，光路無誤碼。光路問題排除。由于請停時間較短，臨時讓客戶恢復原網絡，C、D、E業務恢復正常。

3、 測試是否為某站點交叉板存在問題，從A站點分別對C、D、E站點開通三條2M測試業務，再次請停，將F站點跳通，發現3條C、D、E的2M業務均正常，但以太網業務仍然不通，排除某個站點交叉板故障導致，此時判斷應為以太網板配置或者其他問題。

4、 刪除F站點對A站點以太網業務，并刪除相應A站點對應F站點端口限速、MFDFR、系統端口綁定、UNI、NNI等業務，此時拆除F站點，C、D、E業務均正常。

5、 將F站點恢復成原網絡，分別將A站點、F站點原以太網業務增加上后，再將F站點拆除，發現在拆除F站點時，如果A站點SED單板對應F點端口業務不刪除就會導致其他站點業務中斷。

注意事項

在拆除F站點時，如果A站點SED單板對應F點端口業務不刪除就會導致其他站點業務中斷。
